Схема ударно-спускового механизма вертикалки ТОЗ-34

N.N. Очень нужна схема ударно-спускового механизма двустволки ТОЗ-34, паспорт давно потерян, можно ли как-то помочь с этим?

Схема ударно-спускового механизма вертикалки ТОЗ-34

Е.Г. Копейко

Ударно-спусковой механизм обоих стволов вертикалки ТОЗ-34 смонтирован на едином нижнем основании-личине. В числе его особенностей: U-образные боевые пружины из специальной проволоки и перехватывающие выступы на спусковых крючках.

Однако схемы ударно-спускового механизма вертикалки ТОЗ-34 доступны, найти их несложно. Представлены они в паспорте ружья и подробно описаны.

Но если сам паспорт вертикалки ТОЗ-34 утерян, что весьма прискорбно, то приведу стандартные схемы механизмов вертикалки ТОЗ-34 из него же, на которых показан и ударно-спусковой.

Однако следует иметь в виду, что на схеме спусковой крючок назван «спуск», что не в полной мере, к сожалению, отвечает его функциям м назначению.

На иллюстрации:

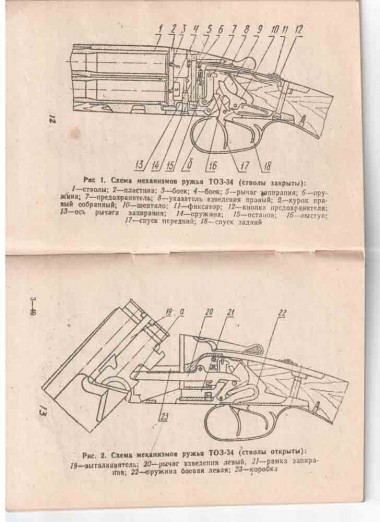

Схема механизмов ружья ТОЗ-34 из паспорта.
